Beyond Speed: Hur höghastighetsväxlar revolutionerar moderna maskiner

I. Introduktion

Den obevekliga strävan efter effektivitet och prestocha i moderna maskiner har drivit gränserna för teknisk design. Från bruset av en jetmotor till brummen i en kraftverksturbin är förmågan att överföra kraft pålitligt och effektivt vid ständigt ökoche rotationshastigheter av största vikt. Denna efterfrågan har lagt Höghastighets växellådor I framkant av mekanisk innovation. Det här är inte bara växlar som snurrar snabbt; De är noggrant konstruerade komponenter utformade för att fungera effektivt och pålitligt under extrema förhållanden, där konventionella växelsdesign snabbt skulle misslyckas.

Höghastighetsöverföringväxlar är kritiska möjliggörare för teknisk utveckling. De underlättar högre effektdensitet, vilket gör att mer kraft kan överföras genom mindre, lättare komponenter. Detta översätter direkt till förbättrad effektivitet inom olika branscher, inklusive flyg-, kraftproduktion och högpresterande fordonsektorer. Genom att minska maskinens totala storlek och vikt bidrar dessa växlar till mer kompakta, bränsleeffektiva och smidiga system. Den här artikeln kommer att fördjupa de grundläggande principerna, intrikata designhänsyn, avancerade tillverkningstekniker, olika tillämpningar och spännande framtida trender som formar världen av höghastighetsöverföringsväxlar.

Ii. Grundläggande växellåda

A. Grundläggande växelprinciper

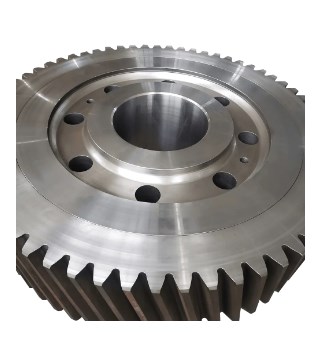

I sin kärna är växlar mekaniska komponenter med tänder som mesh för att överföra rotationsrörelse och vridmoment från en axel till en annan. Att förstå grundläggande växelterminologi är avgörande: tonhöjdcirkel är den teoretiska cirkeln som parningsväxlar rullar utan att glida; de modul Definierar storleken på växeltänderna; de tryckvinkel dikterar vinkeln vid vilken kraften överförs mellan meshing -tänderna; och spiralvinkel (för spiralformade växlar) avser tändernas vinkel relativt växelens axel. Medan olika växtyper finns, spiralväxlar används främst i höghastighetsapplikationer på grund av deras jämnare, tystare drift och högre lastbärande kapacitet jämfört med sporväxlar. De redskapsförhållande bestämmer hastighetsminskningen eller ökningen, medan vridmomentöverföring Förmågan definierar mängden rotationskraft som kan överföras.

B. Utmaningar i höga hastigheter

Driftväxlar med höga rotationshastigheter introducerar en unik uppsättning formidabla utmaningar:

1. Ökade dynamiska belastningar och vibrationer: När hastigheterna ökar kan till och med mindre brister eller felanpassningar leda till betydande dynamiska krafter, vilket orsakar överdrivna vibrationer och brus.
2. Värmeproduktion och termisk hantering: Friktion mellan meshing tänder och oljeskurning i växellådan genererar betydande värme. Effektiv termisk hantering är avgörande för att förhindra nedbrytning av material och nedbrytning av smörjmedel.
3. Bullerreducering: Höghastighetsoperation producerar i sig mer brus. Att designa för tyst drift är viktigt, särskilt i applikationer som Aerospace.
4. Smörjutmaningar: Att upprätthålla en adekvat smörjfilm mellan snabbt rörliga tänder blir svårt. Frågor som oljeskapning (där oljan själv genererar motstånd och värme) och säkerställer tillräcklig filmtjocklek för att förhindra metall-till-metallkontakt är kritiska.
5. Material trötthet och slitage: De cykliska spänningarna vid höga frekvenser ökar risken för materiell trötthet avsevärt. Ytslitage, grop och skrapning är också stora problem.
6. Tillverkningens precisionskrav: Toleranserna för höghastighetsväxlar är exceptionellt snäva. Varje avvikelse kan leda till katastrofalt misslyckande.

Iii. Designa överväganden för höghastighetsutrustning

Att övervinna utmaningarna med höghastighetsdrift kräver noggrann design och teknik.

A. Växelgeometrioptimering

Optimering av växelgeometri är avgörande för smidig, effektiv och hållbar höghastighetsdrift:

• Profilmodifiering: Tekniker som spetslättnad and rotlättnad appliceras på tandprofilen för att säkerställa ett smidigare engagemang och frikoppling, vilket minskar slagbelastningen och bruset.
• Blymodifiering: För spiralformade växlar kan små modifieringar av spiralvinkeln längs tandlängden kompensera för avböjningar under belastning, vilket säkerställer enhetlig kontakt.
• Val av spiralvinkel: En optimal spiralvinkel för spiralformar balanserar lastdistribution, axiell tryck och brusegenskaper.
• Tryckvinkeloptimering: Tryckvinkeln påverkar tandstyrka, kontaktspänningar och brus. Noggrant val är avgörande.
• Tandkontaktanalys (TCA): Avancerade programvarusimuleringar används för att analysera kontaktmönstren mellan meshing -tänder, säkerställa enhetlig belastningsfördelning över tandflanken och förhindra lokaliserade spänningskoncentrationer.

B. Materialval

Valet av material är grundläggande för en höghastighetsutrustningens prestanda och livslängd:

• Stål med hög styrka: Specialiserade stål som Förgasningsstål (t.ex. AISI 9310, 8620) och nitrering stål används ofta på grund av deras utmärkta kärnstyrka och förmåga att uppnå hög ythårdhet.
• Ythärdningstekniker: Processer som förgasning (Introduktion av kol i ytan för hårdhet), nitriding (Introduktion av kväve för ythårdhet och slitmotstånd) och induktionshärdning (lokaliserad uppvärmning och släckning) Skapa ett hårt, slitstödt fall samtidigt som man upprätthåller en tuff, duktil kärna.
• Lätt material: För applikationer där vikten är kritisk, såsom flyg-, avancerade legeringar eller till och med kompositer undersöks, även om de presenterar sina egna tillverknings- och prestationsutmaningar.
• Överväganden: Viktiga materialegenskaper för höghastighetsutrustning inkluderar High trötthetsstyrka (Motstånd mot cyklisk belastning), överlägsen slitbidrag , tillräcklig seghet (Motstånd mot sprickor) och termisk stabilitet (Underhåll av egenskaper vid förhöjda temperaturer).

C. Smörjsystem

Effektiv smörjning är livsnerven hos höghastighetsväxlar, hantering av friktion, värme och slitage:

• Smörjning av oljedimma: En fin dimma av olja riktas mot växeln, lämplig för lättare belastningar och lägre hastigheter inom höghastighetsområdet.
• Jet -smörjning: Högtrycksstrålar olja riktar sig exakt mot meshing-tänderna, vilket säkerställer direkt och effektiv smörjning och kylning. Detta är vanligt i krävande applikationer.
• Smörjning av oljespray: Liknar jetsmörjning men med ett bredare spraymönster.
• Smörjmedelval: Valet av smörjmedel är kritiskt med tanke på det viskositet (Motstånd mot flöde), närvaron av specifikt tillsatser (t.ex. antidel, extremt tryck) och dess termiska egenskaper (Stabilitet vid höga temperaturer).
• Filtrering och kylsystem: Integrerade system är viktiga för att ta bort föroreningar från oljan och sprida värme och bibehålla optimal smörjmedel.

D. Val av lager

Lager stöder de roterande axlarna och måste tåla höga hastigheter och laster:

• Hydrodynamiska lager: Dessa lager förlitar sig på en trycksatt oljefilm för att separera axeln från lagerytan och erbjuder utmärkt lastkapacitet och dämpning i höga hastigheter.
• Rullande elementlager: Högprecision, höghastighetstyper (t.ex. vinkelkontaktkullager, cylindriska rullager) används, ofta med keramiska bollar för reducerad friktion och högre hastighetsförmåga.
• Aktiva magnetlager: För extrema hastigheter, nollkontakt och exakt axelpositionering används aktiva magnetlager med hjälp av elektromagnetiska krafter för att levitera och kontrollera axeln.

E. bostad och systemstyvhet

Växelhuset och det övergripande systemet måste utformas för maximal styvhet för att förhindra felinställning och kontrollvibrationer:

• Minimera avböjning och felinställning: Styva bostadskonstruktioner och exakt bearbetning säkerställer att axlar och växlar förblir exakt inriktade under driftsbelastningar.
• Vibrationsdämpning och isolering: Material och strukturella konstruktioner som absorberar eller isolerar vibrationer införlivas för att minska buller och förhindra resonans.
• Termisk expansionshantering: När komponenter värms upp expanderar de. Konstruktionen måste redogöra för differentiell värmeutvidgning mellan växlar, axlar och hus för att upprätthålla avstånd och justering.

Iv. Tillverkning och kvalitetskontroll

Prestandan för höghastighetsväxlar är beroende av ultrahög precisionstillverkning och sträng kvalitetskontroll.

A. Precisionsbearbetning

Att uppnå den erforderliga noggrannheten innebär avancerade bearbetningsprocesser:

• Gear Hobbing och formning: Inledande grovning och halvfinishing av växeltänder.
• Växelslipning: En kritisk efterbehandlingsprocess som tar bort små mängder material för att uppnå exakta tandprofiler och ytbehandlingar. Detta inkluderar formslipning (med ett sliphjul format till tandprofilen) och generativ slipning (där sliphjulet simulerar en parningsutrustning).
• Superfinishing -processer: Tekniker som finslipad and pip används för att uppnå extremt släta ytbehandlingar, minska friktionen och förbättra kontaktmönstren.

B. Värmebehandlingsprocesser

Efter bearbetning appliceras värmebehandlingar för att förbättra materialegenskaperna:

• Förgasning: En termokemisk process som diffunderar kol in i ytan av stål, följt av släckning och härdning, för att skapa ett hårt, slitbeständigt fodral.
• Nitriding: En lägre temperaturprocess som diffunderar kväve i stålytan och bildar hårda nitrider som förbättrar ythårdhet, slitstyrka och trötthetsstyrka med minimal distorsion.
• Induktionshärdning: Använder elektromagnetisk induktion för att snabbt värma och släcka specifika områden i växeln, vilket möjliggör lokaliserad härdning.

C. Kvalitetskontroll och inspektion

Rigorös inspektion säkerställer att varje växel uppfyller de krävande specifikationerna:

• Gear Metrology: Avancerade instrument som Koordinera mätmaskiner (CMM) och hängiven Växelrullningstestare används för att exakt mäta tandgeometri, bly, profil och runout.
• Icke-destruktiv testning (NDT): Tekniker som magnetpartikelinspektion (för att upptäcka ytsprickor) och ultraljudstestning (för att upptäcka interna brister) används för att säkerställa materiell integritet utan att skada komponenten.
• Balansering av roterande komponenter: Höghastighetsväxlar och deras tillhörande axlar måste vara dynamiskt balanserade för att minimera vibrationer och säkerställa smidig drift.

V. Applications of High-Speed Transmission Gears

Höghastighetsöverföringsväxlar är nödvändiga över ett brett utbud av branscher där prestanda och effektivitet är av största vikt.

A. Aerospace

Aerospace-industrin är ett utmärkt exempel på var höghastighetsväxlar är kritiska:

• Flygmotorer: I turbofan- och turbopropmotorer är växellådor viktiga för att ansluta höghastighetsturbinen till den långsammare hastighetsfläkten eller propellen, vilket optimerar effektiviteten.
• Helikopteröverföringar: Dessa komplexa växellådor överför kraft från motorn till huvud- och svansrotorerna, vilket kräver exceptionell tillförlitlighet och kraftdensitet.
• Hjälpkraftsenheter (APUS): Små gasturbinmotorer på flygplan som ger kraft för start- och markoperationer använder också höghastighetsväxlar.

B. kraftproduktion

Inom energisektorn är dessa växlar avgörande för att konvertera höghastighets rotationsenergi:

• Gasturbiner: Höghastighets växellådor ansluter gasturbiner till generatorer och går ner i turbinens höga rotationshastighet till den synkronhastighet som krävs av det elektriska nätet.
• Ångturbiner: I likhet med gasturbiner används växellådor för att matcha turbinens hastighet till generatorn.
• Vindturbinväxellådor: Medan huvudrotorn arbetar med lägre hastigheter, kan vissa steg i växellådan med stora vindkraftverk involvera höghastighetsväxlar.

C. Automotive

Högpresterande och nya fordonsapplikationer förlitar sig alltmer på dessa växlar:

• Högpresterande fordon: I tävlingsbilar och superbilar är specialiserade växellådor utformade för att hantera extrema motorvarvtal och effektutgångar.
• Electric Vehicle (EV) drivlinor: Eftersom elektriska motorer ofta arbetar med mycket höga varvtal för optimal effektivitet, är höghastighetsreduktionsväxlar avgörande för att matcha motorhastighet till hjulhastighet.

D. industrimaskiner

Många industriella applikationer drar nytta av effektiviteten och effektdensiteten för höghastighetsutrustningar:

• Kompressorer: Används i olika branscher (t.ex. olja och gas, HVAC) för att driva höghastighetscentrifugalkompressorer.
• Pumps: Höghastighetsväxlar kan driva specialiserade pumpar för vätskeöverföring i industriella processer.
• Maskinverktyg: Precisionsmaskinverktyg innehåller ofta höghastighetsspindelväxellådor för höghastighetsbearbetningsoperationer.
• Testriggar: I forskning och utveckling är höghastighetsväxellådor grundläggande komponenter i testriggar som är utformade för att simulera verkliga driftsförhållanden för olika maskiner.

Vi. Framtida trender och innovationer

Fältet med höghastighetsöverföringsväxlar utvecklas kontinuerligt, drivs av efterfrågan på ännu större prestanda, effektivitet och tillförlitlighet.

A. Avancerat material

Forskning om nya material lovar att driva gränserna ytterligare:

• Keramiska växlar: Genom att erbjuda exceptionell hårdhet, slitmotstånd och hög temperaturförmåga undersöks keramiska växlar för extrema applikationer där traditionella stål kommer till kort.
• Avancerade kompositer: Lätta och högstyrka kompositer kan revolutionera växelledning, särskilt för viktkänsliga applikationer.
• Tillsatsstillverkning (3D -utskrift): Denna teknik möjliggör skapandet av komplexa växelgeometrier som är omöjliga med traditionell bearbetning, vilket potentiellt möjliggör optimerade interna strukturer och integrerade funktioner.

B. Smart Gears/Condition Monitoring

Integrationen av intelligens i växelsystem är en betydande trend:

• Integrerade sensorer: Inbäddningssensorer direkt i växlar eller växellådor för att övervaka parametrar som temperatur, vibrationer och sil i realtid.
• Förutsägbart underhåll och AI-driven diagnostik: Data från dessa sensorer, i kombination med konstgjord intelligens och maskininlärning, kan förutsäga potentiella fel innan de inträffar, vilket möjliggör proaktivt underhåll och minimerar driftstopp.

C. Teknologier för buller och vibration

Pågående ansträngningar syftar till att göra höghastighetsväxlar tystare och jämnare:

• Aktiv bruskontroll: Använd antifas-ljudvågor för att avbryta växelljudet.
• Avancerade dämpningsmaterial: Utveckla nya material och strukturella mönster som mer effektivt absorberar och sprider vibrationer.

D. Hybrid- och elektriska drivlinor

Övergången mot elektrifiering påverkar redskapsdesign:

• Optimering för elmotoregenskaper: Växlar utformas specifikt för att gränssnittet med de unika hastighetsgensegenskaperna hos elektriska motorer, vilket ofta kräver högre ingångshastigheter och olika reduktionsförhållanden.
• Integration med kraftelektronik: Närmare integration mellan mekaniska växelsystem och elektroniska styrenheter för optimerad prestanda och effektivitet.

Vii. Slutsats

Höghastighetsöverföringsväxlar representerar ett topp av maskinteknik, förkroppsligar precision, materialvetenskap och avancerad tillverkning. Det är kritiska komponenter som möjliggör högeffektdensitet, effektivitet och prestanda som krävs av moderna maskiner inom olika industrier. Från att mildra dynamiska belastningar och hantera termiska utmaningar till att välja avancerade material och använda ultra-exakta tillverkningstekniker, är alla aspekter av deras design och produktion ett bevis på teknisk excellens.

När branscherna fortsätter att pressa gränserna för hastighet och effektivitet kommer rollen för höghastighetsväxlar bara att växa. Med pågående innovationer inom material, integrationen av smarta tekniker för övervakning av tillstånd och anpassningar för det utvecklande landskapet med hybrid- och elektriska drivlinor, är fältet med höghastighetsöverföringskedja beredd för fortsatt evolution och driver nästa generation av högpresterande maskiner.
